成都地铁围挡标准技术规格书

(一) 总体要求

建设工地应沿施工现场周边连续设置围挡，实行封闭管理，保证施工 现场与外界的有效隔离。围挡标准原则应符合《成都市绿色标杆施工工地 技术标准 (2021 年修订) 》 (成住建发〔2021〕119 号) 、《成都市建设 工程围挡设置技术指南 (2020 版) 》中相关要求。

(二) 车站围挡

车站 (含明挖区间、中间风井等) 工地围挡应不低于以下标准：

1.围挡总高度 (地面至围挡上沿) 3m，全部采用 0.5m 高基座。围挡 按板材模数进行分段，宜为 9.9m+1m。围挡立柱应为方钢骨架，每段围挡 设 2 根横梁，用连接螺栓固定。围挡上部和下部各设置 U 型卡槽，固定围 挡片上下两端。中部设置加固中撑，上部采用螺栓与围挡横梁连接固定， 下部锚固于坚实地面上，每段围挡共设置 3 个加固中撑，居中设置 1 个红 色警示灯。

2.围挡彩钢扣板采用硬质一次成型板材，印花喷涂绿草图案 (油墨绿 色小草，哑光型) ，厚度不小于 0.8mm，现场模块化整体式拼装成型。

3.立柱面板文字按照“线路名称+单位工程名称”隔 1 设 1 的方式喷 涂，喷涂区域 (范围 700mm×1800mm) 居中设置，字体为思源黑体，使用 亚克力发光字。文字应在面板加工时统一喷涂，确保文字清晰、色泽均匀、 无毛边。

4.围挡应设置雾状喷淋，喷头水平间距不大于 3m，喷头安装在围挡顶 部以下200mm 处的围挡内侧，喷头朝内斜向上，围挡顶部加装一条LED白色灯带。

5.立柱面板上方设置灯箱 (尺寸 1200×600) ，印刷建设单位 Logo， 与立柱稳固连接。

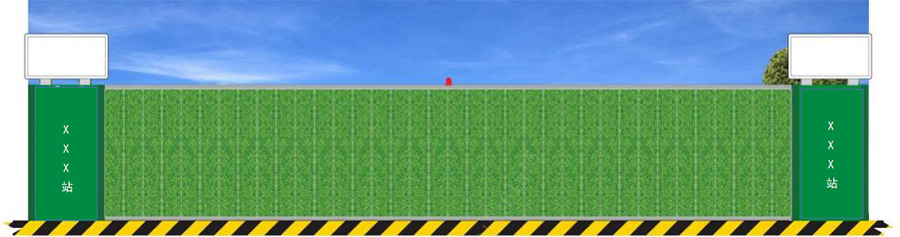

围挡正面图

说明:

1.图中标注尺寸及数字单位以毫米计。

2.围挡高度为 3000mm，围挡正面由彩钢扣板+U 型卡槽+警示挡浆板+立柱面板组成，彩钢扣板规格为 1980mm×275mm，U 型卡槽横断面为53mm×26mm， 警示挡浆板高度为 480mm。立柱面板尺寸为 1000mm×2000mm，间距 10900mm。

3.采用的钢材材质为 Q235。

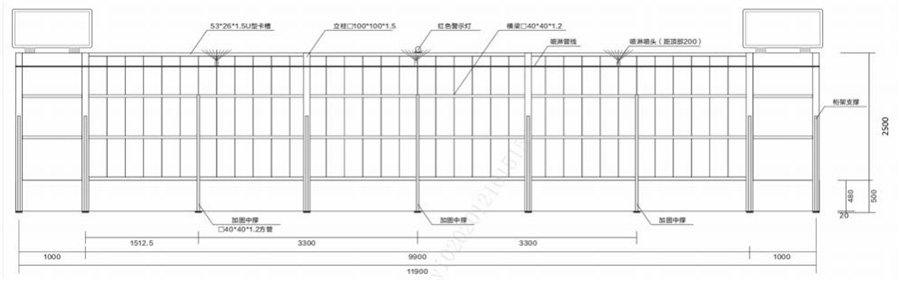

围挡背面图

说明:

1.图中标注尺寸及数字单位以毫米计。

2.围挡背面主体结构为方钢骨架， 由立柱+横梁+中撑组成，立柱规格为 100mm×100mm 镀锌方管，中撑及横梁规格为 40mm×40mm 镀锌方管。 3.采用的钢材材质为 Q235。
